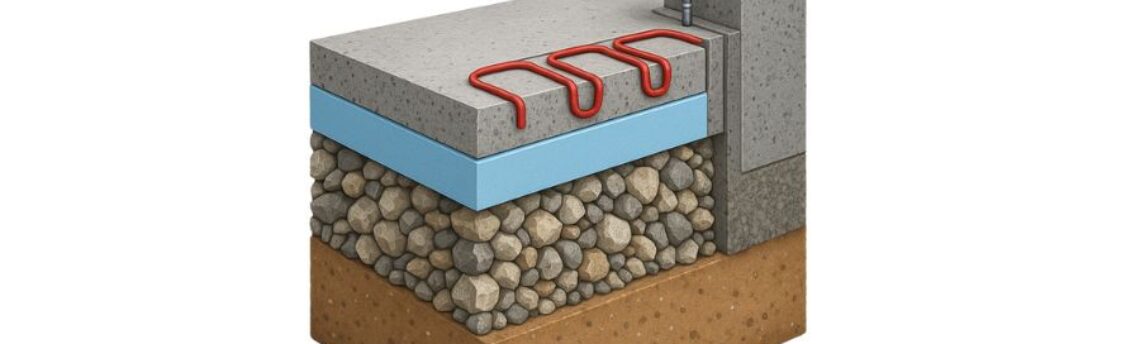

Jak wygląda przykładowy przekrój płyty fundamentowej? Co znajdziemy w jej wnętrzu i dlaczego poszczególne warstwy mają tak duże znaczenie? Odpowiedzi na te pytania są kluczowe nie tylko dla architektów i wykonawców, ale również dla inwestorów szukających optymalnych rozwiązań. Przyjrzyjmy się, jak zbudowana jest ciepła płyta fundamentowa – przekrój krok po kroku.
Przekrój płyty fundamentowej – podstawowe warstwy
W przypadku takiego materiału jak płyta fundamentowa, przekrój przedstawia zazwyczaj układ od kilku do kilkunastu warstw o ściśle określonych funkcjach. W zależności od rodzaju budynku, typu gruntu i zastosowanej technologii budowy, przekrój może być modyfikowany. Poniżej opisujemy najczęściej stosowany wariant.
1. Warstwa gruntu nośnego i podbudowa
Na samym dole znajduje się odpowiednio przygotowany grunt rodzimy, z którego uprzednio usunięto warstwę humusu. W zależności od warunków gruntowych stosuje się różne metody stabilizacji podłoża: zagęszczanie mechaniczne, wymianę gruntu czy zastosowanie podsypki z pospółki lub łatwozagęszczalnego piasku.
2. Warstwa kruszywa (drenaż i rozkład obciążeń)
Bezpośrednio pod płytą znajduje się podsypka z kruszywa o frakcji 0-63 mm. Jej zadaniem jest:
- zapewnienie stabilnej podstawy pod płytę,
- umożliwienie odpływu wody,
- rozłożenie siły nacisku budynku na większą powierzchnię.
3. Izolacja termiczna (XPS lub EPS)
Kolejną warstwę stanowi izolacja cieplna, którą w systemie ciepłej płyty fundamentowej tworzy ekstrudowany polistyren XPS. Zwykle stosuje się dwie warstwy łącznie o grubości 20 cm (2 x 10 cm), zapewniające wysoką odporność na ściskanie i doskonałe parametry cieplne. W wersji pod garaże stosuje się możliwe modyfikacje, np. jedną warstwę 10 cm.
4. Izolacja poślizgowa (folia PE)
W nowoczesnych systemach stosujemy folię PE o grubości 0,3 mm, która nie pełni już funkcji hydroizolacyjnej, ponieważ beton sam w sobie jest wodoszczelny, a główną ochronę przed wilgocią zapewnia warstwa XPS. Folia spełnia za to ważną rolę warstwy poślizgowej:
- chroni termoizolację przed uszkodzeniem przy zbrojeniu i betonowaniu,
- zapobiega powstawaniu naprężeń skurczowych w betonie,
- usprawnia układanie kolejnych warstw.
5. Zbrojenie i instalacje
W zależności od projektu, na warstwie izolacyjnej rozkłada się zbrojenie dolne, rury kanalizacyjne i peszle instalacyjne. Następnie całość jest zalewana betonem klasy C20/25, C25/30 lub wyższej.
6. Warstwa betonu konstrukcyjnego
To zasadnicza część płyty – żelbetowa płyta fundamentowa o grubości zazwyczaj 20-25 cm, uzbrojona prętami stalowymi lub/i włóknami stalowymi wedlug obliczen konstruktora. Zapewnia:
- przeniesienie obciążeń konstrukcyjnych,
- wysoką wytrzymałość i sztywność fundamentu,
- stabilność nawet przy nierównomiernym osiadaniu gruntu.
7. Szlichta cementowa (jastrych)
Na gotowej płycie wykonuje się warstwę wyrównującą, np. jastrych cementowy o grubości 4–6 cm, który stanowi podłoże pod dalsze warstwy posadzki (np. panele, płytki, parkiet).
Każdy przekrój płyty fundamentowej to indywidualny projekt
Warto pamiętać, że zarówno przekrój płyty fundamentowej, jak i przekrójpłyty fundamentowej pod garaż powinny być opracowywane przez doświadczonych projektantów w oparciu o konkretne warunki gruntowe i planowaną konstrukcję budynku. W systemach takich jak nasz – stosujemy ustandaryzowane i sprawdzone warstwy, które można dostosować do inwestycji jedno- lub wielorodzinnej.
